CR-810-1

Регулируемый порог сопротивления и гистерезиса. Напряжение питания 24-127В/127-420В AC/DC. Контакт 1NO/NC, 16 А.

Назначение
Для защиты от перегрева посредством контроля температуры: электродвигателей, генераторов, трансформаторов.

Особенности:

  • Индикация режимов работы.
  • Широкий диапазон питающих напряжений
  • Возможность блокировки повторного запуска
  • Регулируемый гистерезис
  • Регулируемый верхний порог сопротивления

Область применения
Термочувствительная защита электродвигателей предпочтительней в тех случаях, когда по току невозможно определить с достаточной точностью температуру электродвигателя. Это касается, прежде всего, электродвигателей с продолжительным периодом запуска, частыми операциями включения и отключения (повторно-кратковременный режим работы) или двигателей с регулируемым числом оборотов (при помощи преобразователей частоты). Термисторная защита эффективна также при сильном загрязнении электродвигателей или выходе из строя системы принудительного охлаждения.
Следующей областью применения термисторной защиты является температурный контроль в трансформаторах, жидкостях и подшипниках для их защиты от перегрева.

Принцип работы
Если температура и напряжение питания в пределах нормы, контакты исполнительного реле замкнуты, и питание электроустановки включено (замкнуты контакты 11-12). С возрастанием температуры установки сопротивление цепи датчиков возрастает, и при превышении значения R+H питание отключается (замыкаются контакты 10-11). Реле включается автоматически при понижении температуры     установки (сопротивление цепи датчиков менее R), если повторное включение не запрещено (запрет осуществляется установкой перемычки между контактами 8-9). Реле отключается также при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) и при отключении питания. Датчики  соединяются последовательно.

Артикул
EA05.002.006
Код ETIM
EC001446
Напряжение питания, В:
- перемычка 4-6 есть
24...127 AC/DC
- перемычка 4-6 нет
127...420 AC/DC
Номинальный коммутируемый ток
16 А АС-1
Номинальное напряжение контактов
250 В АС
Максимальный ток катушки контактора
3 А / 240В АС
Индикация
2 светодиода
Контакт
1NO/NC
Сопротивление петли датчиков
Ом
- КЗ датчиков
<100
- при превышении температуры
600…3500
- гистерезис
100…1500
Тип датчика
PTC
Временные задержки, с:
- готовность реле, повторный пуск
1
- отключение при снижении сопротивления
0.5
- отключение при повышении сопротивления
0.5
Количество датчиков
1…6
Соединение датчиков
последовательное
Диапазон рабочих температур
от -25°С до +50°С
Степень защиты
IР20
Коммутационная износостойкость
100000 циклов
Степень загрязнения среды
2
Категория перенапряжения
III
Габариты (ШхВхГ)
18х90х65 мм
Подключение
винтовые зажимы 2,5 мм²
Тип корпуса
1S
Масса
0,07 кг
Монтаж
на DIN-рейке 35 мм

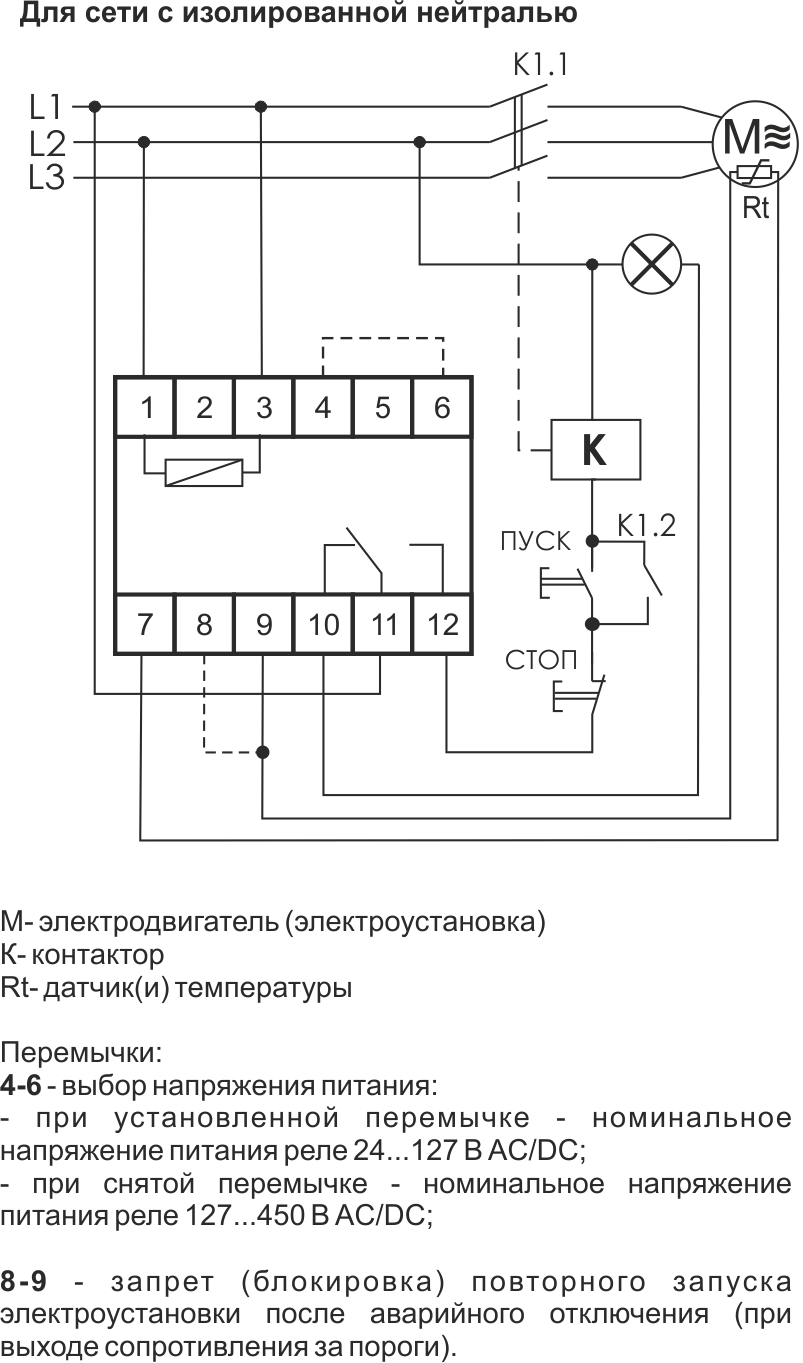

Схема подключения 1
Схема подключения 2
Диаграмма
